汽车制动系统教学设备

汽车制动系统真空助力制动总成

价格:6857-2.36万

功能:真空助力制动总成原理展示

产品型号:HX-ZKZLZDZC-04*87

厂家定制:加工定制

起订量:1台起

作者:汽车教具 来源:汽车制动系统教学设备

发布时间:2019-11-14 16:41:03 阅读次数:117

本文有887个文字,大小约为3KB,预计阅读时间3分钟

电话报价

电话:13455126350

产品详情

汽车制动系统真空助力制动总成实验台采用现代车液压制动系统等零部件组成,下面由小编详细为大家介绍!

  工作原理

  该制动总成的真空助力制动器利用发动机进气歧管真空或辅助真空泵产生的真空帮助驾驶员减轻用于制动的力。真空用来驱动助力膜片总成。这种真空助力制动器通常称为助力器。助力膜片总成位于机舱隔热板上的主缸后面。真空助力器装在制动踏板推杆与主缸之间,当进气歧管真空用作助力器的动力时,从进气歧管到膜片组件用软管连接起来。

  真空助力器的特性主要由膜片阀体总成、控制阀总成及反力盘的性质决定。膜片将两腔压差转化为机械推力,带动阀体在助力器内浮动,膜片的有效直径就是助力器的规格尺寸。阀体即膜片毂,支承膜片,并与控制阀总成中的橡胶阀门构成真空阀口,沟通膜片前后两腔在控制阀总成中,控制阀杆2的外端与踏板相连,另一端与控制活塞5铰在一起,橡胶阀门与控制活塞构成空气阀口。

  当踏板处于放松位置时,在阀门回位弹簧3的作用下,阀口A常开,阀口常闭,真空在真空腔和大气腔内建立,助力器不起作用。埰下制动踏板,控制阀杄带动控制活塞向左移动,橡胶阀门在阀门弹簧10的作用下,关闭阀口,再打开阀口,空气经阀口B进入大气腔,在两腔间产生压差,推动阀体左移,达到真空助力的目的制动过程中,反力盘完全承受助力器的推力和主缸反力。

  反力盘由橡胶制成,受力后产生变形与控制活塞接触。当反力盘与控制活塞相互作用达到平衡时,阀口A、B同时关闭,助力器处于平衡状态。另外,管路中的任何压力变化均通过反力盘反馈到制动踏板,司机由此得到柔和舒适的脚感,然后合理调节踏板力直到满意为止。

  该设备其特点是伺服系统控制装置即控制阀用制动踏板机构直接操纵,真空伺服气室产生的助力与踏板力共同作用于制动主缸,以助踏板力之不足。乘用车普遍采用真空助力伺服制动系统。

  其实该汽车制动总成就是利用以上的原理来研发的,也可根据客户的需求来改变。

  以上内容就是介绍的汽车制动系统真空助力制动总成:http://www.hxqcjxsb.com/xb-zd/442.html,希望对订购该真空助力制动总成的朋友们有所帮助,一切以与业务人员提供的参数为准,想了解其中更多内容以及行情资讯,欢迎收藏本站,也可电话联系我们索要设备的功能参数等,或者直接实地考察!

文章声明:本站部分文章信息来源网络,小编只是负责对文章进行整理、排版、编辑,转载目的在于传递更多的信息,并不是赞同和验证文章内容的真实性,如本站文章和转稿涉及版权等问题,请作者在及时联系本站,我们会尽快处理。

热销产品

整车制动系统培训教具

整车制动系统培训教具

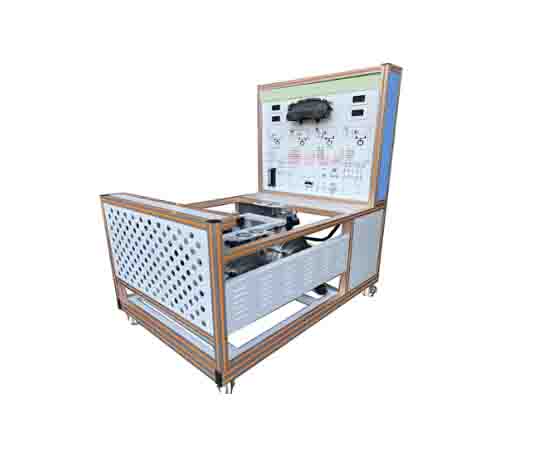

Abs底盘制动系统实训台
