电池管理系统教学设备

吉利纯电动汽车一体化教学实训系统

价格:8884-3.97万/台

功能:吉利纯电动汽车一体化教学

产品型号:hx-jlcddqcythjxsxxt

厂家定制:加工定制

起订量:1台起

作者:汽车教学设备 来源:电池管理系统教学设备

发布时间:2022-06-29 10:18:41 阅读次数:931

电话报价

电话:13455126350

产品详情

吉利纯电动汽车一体化教学实训台配备电池电源,零部件按照原车位置排列,能够真实展现电动汽车锂电池的组成结构和工作原理,模拟动力电池系统的工作过程,下面由小编为您详细介绍!

  简介

  吉利纯电动汽车一体化教学实训系统包含纯电动汽车驱动与控制一体化教学实训系统、纯电动汽车充电系统一体化教学实训系统、电动汽车空调采暖一体化教学实训系统、纯电动汽车车身电器的一体化教学实训系统等,现在小编就拿纯电动汽车驱动与控制一体化教学实训系统来举例。

  功能

  1.多功能仪表显示车速、电压、档位、电流、电池状态参数等;

  2.传动轴输出端两侧安装原车制动器(含电子真空液压系统)和磁粉制动器工况模拟系统;模拟车辆负载系统,展示电传动系统在不同工况(起步、加速、恒速、减速、停车、爬坡等)下的数据变化规律。)通过调整两端的负载。);

  3.面板采用4mm厚铝塑板,面板UV平印彩色完整标准系统板垂直安装;学生可以通过画板与实物的对比,直观地了解和分析系统的工作原理;

  4.主要部件安装在训练平台上,保持原车的电气连接,停电后可轻松拆卸。和线束装置拆卸训练,掌握系统部件的拆卸和安全防护要点;

  5.纯电动汽车驱动与控制一体化教学实训系统面板配有检测端子,可直接检测系统电路元件的电信号,如电阻、电压、电流、频率信号等;

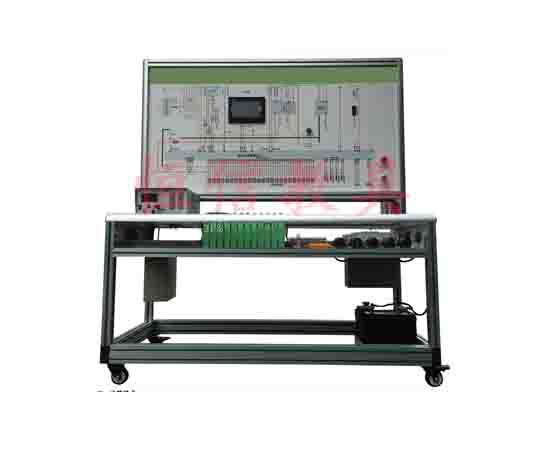

吉利纯电动汽车一体化教学实训系统(图1)

  6.高压电源由动力电池及管理系统实训平台提供,与动力电池及管理系统实训平台共同工作,支持连接电缆保持原车连接方式;

  7.安装故障模拟系统,可实现低压电路系统的故障设置和诊断排除,可设置常见故障和检查15个故障点;

  8.配套实训(实验)指导书等教材,包括工作原理、实训项目、故障设置、分析等要点;

  9.配有诊断插座接口,可连接专用或GM解码器,可进行读取故障码、清除故障码、读取数据流等自诊断功能。用于电子控制系统;

  10.安装安全保护装置:急停开关、机械总电源开关、维修开关、转动部件防护罩、高压安全保护装置和警告提示;

  11.动力高压配电箱、高压电控总成上盖采用透明5mm有机玻璃改造,内部控制元件清晰可见;

  12.吉利纯电动汽车一体化教学实训系统框架采用40mm×40mm和40mm×80mm全铝型材,耐油耐腐蚀,易于清洗。桌面宽40厘米,经久耐用,不生锈。配有四个带自锁装置的万向脚轮,移动方便;

  13.真正可操作的电驱动和传动系统(包括电机和控制器、变速器、电子真空液压制动、变速器等。)已安装。演示了电传动系统的结构和原理,动态演示了电传动系统的工作过程;

  以上内容就是介绍的吉利纯电动汽车一体化教学实训系统:http://www.hxqcjxsb.com/xb-dc/1167.html,希望对订购汽车教学设备的朋友们有所帮助,可能会出现介绍错误,看到请马上联系我们改正,想了解其中更多内容以及行情资讯,欢迎收藏本站,也可电话联系我们索要设备的功能参数等,或者直接实地考察,也可电话微信沟通订购等!
