燃料电池教学设备

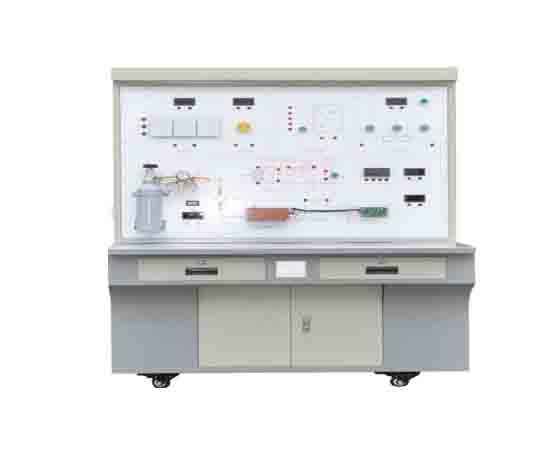

燃料电池驱动变阻箱负载实验

价格:8676-2.75万

功能:燃料电池负载实验

产品型号:hx-rldcqdbzxfzsy-15*290

厂家定制:加工定制

起订量:1台起

作者:汽车教具 来源:燃料电池教学设备

发布时间:2020-09-28 14:21:19 阅读次数:122

本文有1037个文字,大小约为4KB,预计阅读时间3分钟

电话报价

电话:13455126350

产品详情

新能源燃料电池驱动变阻箱负载实验台的质子交换膜燃料电池是一种高效发电装置,利用氢气作为还原剂,空气中的氧气作为氧化剂进行电化学反应,直接将化学能转化为电能,燃料电池可以用作发电站或车辆的电源,下面由小编为您详细介绍!

  操作技术条件

  1.DC/DC:将燃料电池产生的DC电压转换为12V和5%DC电压,为负载和其他DC/DC设备供电,将12VDC电压转换为9v5%DC电压,为电流表、电压表、功率表和计时器供电;

  2.监控仪表:电流表,用于测量燃料电池的总输出电流,电压表:这个教学平台有一个电压表,用来测量燃料电池的输出电压。功率计:用于分别测量线性负载、感性负载和阻性负载的功率;计时器:主要用于累计氢气瓶的使用时间,以便及时充气。启动堆栈时按定时器按钮,关闭堆栈前按停止按钮保存数据,清除累计时间时按清除按钮,温度计:用于反映环境温度;

  3.红外温度计:用于测量电池组温度,测量范围为-50℃-280℃;

  4.按钮:按钮用于控制仪表电源的开/关、堆栈输出和负载;按钮2控制三组LED灯,根据负载要求选择一组、两组或三组LED灯;

  5.燃料电池控制器:用于控制电能的输出和关闭;

  6.金属氢化物氢瓶:金属氢化物氢瓶用于为燃料电池提供燃料。其规格为:储氢量(20℃): 500升放氢流量(20℃): 5升/分钟放氢压力(20℃): ≥ 0.3兆帕;

  7.系统附件

  1)DC输出接口;

  2)燃料电池堆;

  3)气瓶开关和减压阀;

  4)交流/DC阻性负载;

  5)培训平台和监控仪器;

燃料电池驱动变阻箱负载实验

  6)交流/DC感性负载;

  7)氢气瓶;

  8)控制器和逆变器;

  8.燃料电池驱动变阻箱负载实验的负载:线性负载,电阻变化范围为0 ~ 99.9欧姆,最小电阻变化值为0.1欧姆;最大允许功率为50W。感性负载:DC电机(驱动轮),额定电压12V,转速340转/分。阻性负载:是由LED灯组成的阵列,分为红、黄、绿三部分。每块额定电压12V,总功率20W左右。使用时,按下每个LED灯组的小按钮,点亮每个LED灯组,可以根据功率使用。

  编号组件描述

  1.交流电流表用于测量交流离网和并网运行时的负载电流;

  2.自吸式质子交换膜燃料电池堆用作电能输出;

  3.计时器用于累计氢气瓶的使用时间;

  4.线性负载电流表用于测量DC负载电流;

  5.线性负载电压表用于测量DC负载电压;

  6.线性阻性负载箱用作阻性负载;

  7.金属氢化物氢瓶及其部件用于为燃料电池提供氢燃料;

  8.交流电压表用于测量交流离网和并网运行时的负载电压;

  以上内容就是介绍的燃料电池驱动变阻箱负载实验:http://www.hxqcjxsb.com/xb-rl/937.html,希望对订购新能源汽车的燃料电池系统示教板的朋友们有所帮助,可能会出现介绍错误,看到请马上联系我们改正,想了解其中更多内容以及行情资讯,欢迎收藏本站,也可电话联系我们索要设备的功能参数等,或者直接实地考察,也可电话微信沟通订购等!
