汽车整车控制系统

电器控制实训测试平台(配线束)

价格:7920-4.22万/台

功能:电器控制实训测试

产品型号:dqkzsxcept-16*301

厂家定制:加工定制

起订量:1台起

作者:汽车教具 来源:汽车整车控制系统

发布时间:2020-09-30 11:23:10 阅读次数:154

本文有868个文字,大小约为3KB,预计阅读时间3分钟

电话报价

电话:13455126350

产品详情

汽车电器控制实训测试实训平台面板上均(要求)绘制系统线路图,在线路图板上相应位置(要求)安装发光二极管,用于指示故障部位和故障性质,下面由小编为您详细介绍!

  功能

  1.在教学模式下设置故障时,相对应的故障点指示灯会以不同的颜色自动点亮;而在考核模式下,该故障点指示灯不会点亮;各装置之间(要求)采用无线模式进行数据传输;

  2.在线路图板上相应位置安装端子电压测量孔,(要求)控制模块和器件端各安装一个测量孔,方便测量所有关键信号的实时电压,方便连接示波器、万用表等测量工具;

  3.电器控制实训测试平台配置端子电压信号采集装置、学生测试终端信号发送装置、故障设置信号发送装置;

  4.实训测试平台配备一台多媒体电脑,电脑和实训测试平台内的端子电压信号采集装置、学生测试终端信号发送装置、故障设置信号发送装置之间实时进行通讯,电脑用于安装多媒体交互式教学系统;

  5.(要求)通过灯光交互式教学系统可以设置整车灯光系统线路故障,系统能够与故障设置装置、数据采集装置、数据发送装置、数据测量装置等线路板进行实时通讯,并且运行稳定可靠;

  专用连接线束要求

  (1)实训测试平台均配备一根专用连接线束,与整车一体化模块之间进行信号连接,线束长度不大于4米;

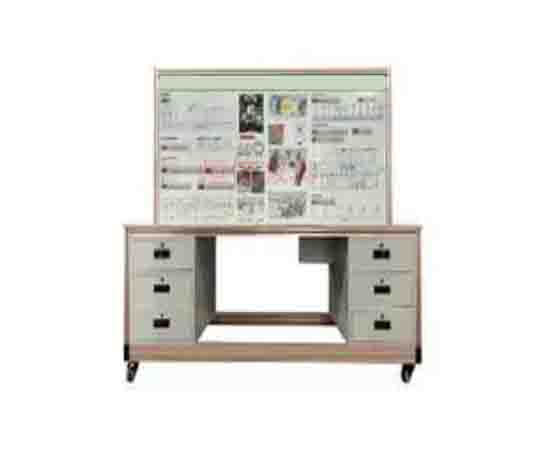

电器控制实训测试平台(配线束)

  (2)采用汽车专用导线制作,线径符合原车线路(要求),线束外采用高耐磨、可伸缩的网套管进行保护,两端采用符合国标的航空插头连接,允许反复插拔;每条线束的航空插头要根据情况做适当区分,避免线束随意连接而损坏设备;

  实训测试平台规格

  (1)外形尺寸(长×宽×高): 1400*800*1800(毫米);

  (2)面板尺寸(长×宽×厚):1300*820*5(毫米);

  (3)铝型材规格:8-4080W、8-4040L、8-8840R;所有承重连接部位采用螺丝套扣工艺进行组装,不使用铝型材连接件及角件进行组装;

  (4)脚轮规格:3英寸总高100毫米,四轮万向带刹车,每轮承重150kg;

  以上内容就是介绍的电器控制实训测试平台(配线束):http://www.hxqcjxsb.com/xb-zc/944.html,希望对订购新能源汽车整车控制器系统的朋友们有所帮助,可能会出现介绍错误,看到请马上联系我们改正,想了解其中更多内容以及行情资讯,欢迎收藏本站,也可电话联系我们索要设备的功能参数等,或者直接实地考察,也可电话微信沟通订购等!
