汽车设备实训:交流发电机有哪些结构组成

作者:汽车教具 来源:汽车教学实训设备发布时间:2019-11-29 18:08:14 阅读次数:174

车教学实训设备中的交流发电机主要有哪些结构组成呢,下面由小编为您详细介绍!

  介绍

  汽车教学设备中发电机是电源系统的主要设备,它的功能是当发动机旋转到怠速以上时,为起动器以外的所有电气设备供电。同时,它还为Lei电池充电。目前,大多数车辆使用交流发电机。国内外生产的汽车交流发电机的结构基本相同,主要由三相同步交流发电机和一组六个硅二极管整流器组成。图国产JFZ19132集成交流发电机的分解图,它由整流器组件、前后盖、电刷和电刷架、风扇和皮带轮、转子组件,定子组件组成。

交流发电机

  整流器

  整流器的作用是将三相定子绕组的交流电输出通过三相桥式整流电路转换成直流电。整流器由正整流板和负整流板组成,其结构如图所示

汽车教学设备整流器

  前后盖

  汽车教学实训设备中端盖的功能是支撑转子组件并关闭内部结构。它是由铝合金制成的,铝合金是一种非磁性材料,可以减少漏磁通,重量轻,散热性好。整流器安装在后盖中。

  电刷和电刷架

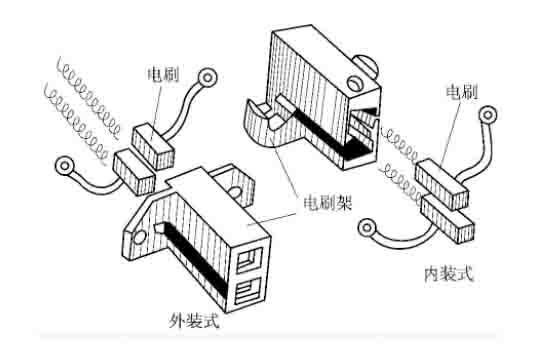

  交流发电机的两个电刷安装在与端盖绝缘的电刷架中,并通过弹簧保持与滑环接触。当前,用于家用汽车交流发电机的电刷具有两种结构:一种类型的电刷更换是在发电机外部进行的,这称为外部安装;另一种是在外部安装。另一种电刷更换是在电动机内部进行的,称为内部安装,如图28所示。两个电刷之一与外壳绝缘,称为绝缘电刷,其导线连接到发电机外部的端子。后盖,称为发电机的磁场(F)端子;另一个电刷连接铁,称为接地电刷。

汽车实训设备

  风扇和皮带轮

  风扇通常用低碳钢板冲压,其作用是在发电机工作时迫使发电机冷却。滑轮通常由铸铁或铝合金制成,并分为单槽和双槽。

  转子

  转子是交流发电机的磁场部分,主要由爪极,磁轭,励磁绕组滑环(以前称为滑环)和轴组成。将两个爪极压入配合在旋转轴上,在内腔中设有磁轭,并且缠绕励磁绕组。绕组两端的引线焊接到两个与轴绝缘的滑环上,如图所示

汽车实训设备转子

  定子

  定子是交流发电机中产生感应电动势的部分。它主要由定子铁芯(由硅钢片制成)和三相对称绕组组成。三相绕组连接有两种类型:星形连接和三角形连接。现在通常使用星形连接。

  以上就是讲解的汽车设备实训:http://www.hxqcjxsb.com/qa-ate/479.html,其次小编还总结了该设备中交流发电机有哪些结构组成,小编可能讲解的内容比较简单,想要详细内容的朋友可电话微信联系我们,也欢迎需要订购的朋友来定制,欢迎各位经销商与院校来实地考察!
