东风柴油车充电电路实验台

在汽车职业教育领域，充电系统一直是柴油车电气教学中的重点与难点。为了让学员真正掌握充电电路的工作原理、检测方法与故障诊断技能，越来越多的院校和培训机构引入了专业实训设备。本文将围绕东风柴油车充电电路实验台的结构组成、实验项目、选购要点、操作规范与日常维护等内容展开详细讲解，帮助学校管理者、一线教师以及设备采购人员全面了解这款教学设备的价值所在。

什么是东风柴油车充电电路实验台？

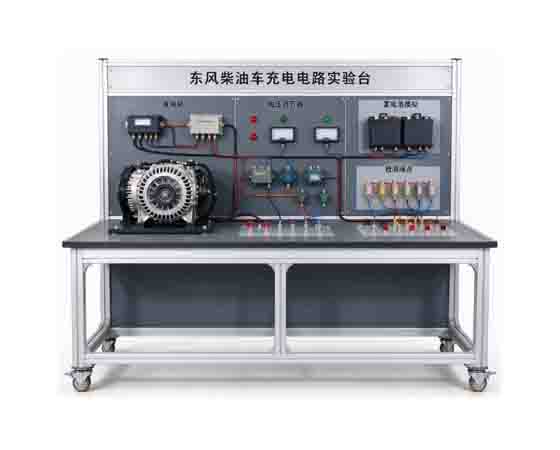

东风柴油车充电电路实验台是一款以东风系列柴油车充电系统为原型，经过合理简化与安全化处理后制成的教学实训设备。它把真实车辆的硅整流交流发电机、电压调节器、蓄电池、充电指示灯、钥匙开关及相关线束集中安装在一个可移动台架上，并通过彩色电路原理图面板直观展示电流走向，让原本抽象的电路知识变得看得见、摸得着、测得到。

与传统整车实训相比，这类实验台具有占地小、成本低、安全性高、故障可重复设置等突出优势，特别适合中等职业学校、高职院校以及汽车维修企业的内部培训课堂使用。

东风柴油车充电电路实验台的核心组成部分

一台设计规范、功能完备的实验台，通常由以下四个模块构成：

真实充电系统部件

• 硅整流交流发电机（与东风柴油车实车配置一致或高度接近）；
• 电压调节器，分内装式与外装式两种类型；
• 蓄电池或等效低压模拟电源；
• 充电指示灯、点火开关及保险丝等辅助元件；
• 按原车规格制作的线束与接插件，保证接线逻辑真实可靠。

检测与显示模块

• 直流电压表与直流电流表，实时显示充电电压与充电电流；
• 转速显示装置（部分机型配备），用于观察不同转速下发电机的输出变化；
• 分布在电路关键节点的检测端子，方便学员使用万用表直接测量各点电位。

教学面板与故障设置系统

• 面板上绘制彩色电路原理图，检测端子与图中节点一一对应，便于对照分析；
• 手动拨码开关或智能故障设置盒，可模拟断路、短路、搭铁不良、调节器失效等典型故障。

台架与动力驱动部分

• 采用优质方管焊接的台架结构，表面静电喷塑，耐腐蚀、易清洁；
• 底部安装带自锁功能的万向脚轮，移动灵活、放置稳固；
• 由电机模拟发动机运转，带动发电机旋转，实现动态充电演示。

实验台可以完成哪些实验项目？

基础认知类实验

学员可以辨认发电机各接线柱（如B+、F、E、N等）的定义，理解充电系统的整体构成，掌握充电指示灯的工作逻辑。这类实验帮助学生建立完整的电路概念框架，为后续诊断打下基础。

动态性能测试类实验

在电机带动发电机运转的条件下，学员可测量不同转速下的输出电压与电流，观察电压调节器如何将电压稳定在规定范围内（一般为27V至28V左右，针对24V系统）。通过记录数据、绘制曲线，学员能直观理解发电机的工作特性。

故障诊断与排除类实验

这是实验台最具教学价值的功能。教师可通过故障设置装置预设故障，学员则需要：

1. 根据故障现象进行初步判断；
2. 借助万用表和面板端子逐段测量；
3. 分析数据，锁定故障点；
4. 排除故障并验证充电系统恢复正常。

整个流程与实际维修岗位的工作逻辑完全一致，可有效培养学员的诊断思维和动手能力。

为什么职业教学离不开这款实训设备？

• 安全可控：低压直流供电加防护设计，避免了整车上高压操作和机械转动的危险；
• 故障可重复：同一故障可反复设置与排除，方便全班轮流练习；
• 直观透明：开放式面板与原理图结合，电路走向一目了然；
• 贴近岗位：使用的均为真实车用部件，学员上手即可对接企业维修场景；
• 提升效率：相比在整车上看不见摸不着的线束，实验台大幅缩短了教学周期。

如何选购一台高质量的实验台？

关注安全性设计

优先选择带漏电保护、过载保护、熔断装置以及旋转部位防护罩的产品。教学场景中人员密集，安全永远排在第一位。

关注真实性与兼容性

发电机、调节器等核心部件应来自正规渠道，规格与东风柴油车实车匹配；线束颜色、接插件型号也应符合原车习惯，避免学员形成错误认知。

关注结构与工艺

台架焊接是否牢固、面板印刷是否清晰、端子接触是否良好，这些细节直接决定设备的使用寿命和教学体验。

关注售后与配套资源

供应商能否提供操作手册、实训指导书、故障案例库以及及时的维修响应，同样是衡量产品性价比的重要指标。

日常操作流程与维护要点

使用前的检查

• 确认电源电压与设备额定电压一致；
• 检查各接线端子有无松动、脱落；
• 查看保险丝状态是否正常。

操作中的注意事项

• 严格按照实训指导书规定的步骤通电与断电；
• 测量时选择正确的万用表档位，避免带电换档；
• 发现异响、冒烟或异味，应立即断电并报告教师。

使用后的收尾与保养

1. 关闭所有开关，切断总电源；
2. 将万用表及工具归位，清理台面；
3. 定期检查皮带张紧度与轴承润滑情况；
4. 长期不用时，应罩上防尘罩并存放于干燥通风处。

常见故障现象与快速排查思路

常见问题解答（FAQ）

东风柴油车充电电路实验台适合哪些专业和课程使用？

它非常适合汽车运用与维修、新能源汽车检测与维修、汽车电子技术等专业的《汽车电气设备》课程，也可用于职业技能鉴定前的强化训练。

实验台需要多大的摆放空间和电源条件？

一般占地不到一平方米，使用普通220V市电即可驱动，普通教室和实训室均可布置。

一次实训可以容纳多少名学生？

建议每组4至6人围绕一台设备开展实训，既能保证动手机会，又便于教师巡回指导。

设备可以设置多少种故障？

多数产品支持十余种典型故障，包括断路、短路、搭铁不良、调节器故障等，部分智能型设备还可通过软件自由组合故障。

零配件损坏后容易更换吗？

发电机、调节器、指示灯等均为市场通用件，采购渠道广泛，更换成本低，维护非常方便。

教师需要专门培训才能操作吗？

设备配有操作说明与实训指导书，具有基本汽车电气知识的教师稍加熟悉即可上手，部分供应商还提供上门培训服务。

结论

东风柴油车充电电路实验台（此处为最后一次强调）凭借真实的部件配置、直观的电路展示、灵活的故障设置以及安全可靠的操作体验，已经成为柴油车电气教学不可或缺的实训装备。它不仅让学员在动手中理解了充电系统的原理，更让他们提前进入维修岗位的思维模式。对于正在建设或升级汽车实训室的院校而言，选择一台品质过硬、配套完善的实验台，无疑是对教学质量的一项长期投资。希望本文的解析能为您的设备选型与课程建设提供切实有用的参考。
