东风柴油车启动电路实验台

在汽车职业教育快速发展的今天，实训设备的质量直接决定了学生动手能力的培养效果。东风柴油车启动电路实验台作为发动机电气系统教学中的核心设备之一，凭借其真实的电路结构、直观的演示效果和灵活的故障设置功能，已经成为众多职业院校、技工学校以及汽车培训机构不可缺少的教学工具。那么，这类实验台究竟由哪些部分组成？它能帮助学生掌握哪些技能？选购时又该注意哪些细节？本文将围绕这些问题展开全面解读，为教学设备采购人员和一线教师提供实用参考。

什么是东风柴油车启动电路实验台？

设备的基本定义

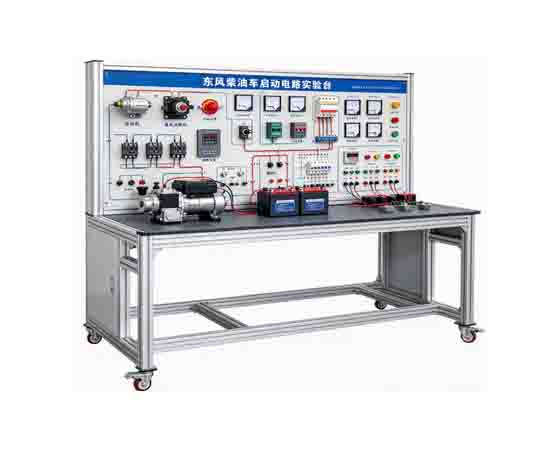

东风柴油车启动电路实验台是一种以东风系列柴油车的真实启动系统为基础，经过教学化改造后形成的实训教学平台。它将实车上的启动机、蓄电池、点火开关、继电器、电磁开关、预热装置以及相关线路集中布置在可移动的台架上，配合检测面板和测量端子，使原本隐藏在车体内、难以观察的启动电路变得一目了然。

核心组成部分

一台结构完整的实验台通常包含以下几个部分：

1. 实物部件区：配备原厂启动机、蓄电池（或等效电源）、启动继电器、组合开关等真实零部件；
2. 电路图板区：面板上印有彩色启动电路原理图，图上设置有与实物一一对应的检测端子；
3. 故障模拟区：通过隐藏式开关或智能控制模块，可模拟断路、短路、接触不良等常见故障；
4. 检测仪器区：部分高配机型配有数字万用表、示波器接口或故障诊断座；
5. 移动与支撑结构：底部安装万向脚轮并带锁止装置，方便教室内的灵活布置。

该实验台具备哪些突出的功能特点？

真实还原整车启动系统

许多教师都有这样的体会：在实车上讲解启动电路，学生往往只能看到“一个黑盒子”，电路走向全靠想象。而实验台把整个启动过程“摊开”在学生面前，电流从蓄电池出发，经过哪些控制环节，最终如何驱动启动机运转，全部清晰可见。

原厂零部件的运用

采用东风柴油车原厂启动机和继电器，意味着学生在实训台上接触到的结构与日后工作岗位上完全一致。这种“学用一致”的设计，大大缩短了学生从课堂到岗位的适应期。

电路走向直观可见

面板上的原理图与实际线路采用同色导线连接，学生可以边看图边走线，逐步建立“图物对照”的识图能力。

面板设计中的细节考量

优质的实验台面板会标注各端子的编号与名称，关键节点还设有测试引出端。学生只需用万用表表笔轻轻一搭，就能测量电压、电阻，判断线路状态，无需盲目拆解，既安全又高效。

故障设置与诊断训练

这是实验台最具教学价值的功能。教师可通过隐藏开关随机设置故障，让学生独立完成“问诊—检查—测量—判断—排除”的完整诊断流程。常见可模拟的故障包括：

• 启动继电器线圈断路；
• 电磁开关吸合不良；
• 蓄电池极桩接触电阻过大；
• 启动控制线路搭铁不良；
• 预热塞控制电路失效。

完善的安全保护设计

考虑到教学对象多为初学者，设备通常配备过载保护、短路保护与漏电保护装置。即使学生接线失误，也不会损坏核心部件或造成人身伤害，让教学过程更加从容。

实验台适用于哪些教学场景？

一台功能齐全的启动电路实验台，其应用范围远比想象中广泛：

• 职业院校汽修专业课堂演示：教师边讲边操作，抽象理论变得具体；
• 学生分组实训：多人同时开展测量与排故练习，提高设备利用率；
• 职业技能鉴定与竞赛训练：贴合维修电工、汽车修理工等工种的考核要求；
• 企业员工岗前培训：帮助新员工快速熟悉东风系列车型的电气特点；

• 理实一体化教室建设：作为“教学做合一”教学模式的硬件支撑。



如何利用实验台组织一次高效的实训课？

不少新手教师会问：拿到设备后，应该按怎样的步骤组织教学？下面提供一个经过实践检验的流程供参考：

1. 理论导入：结合电路原理图讲解启动系统的组成与工作原理，约十分钟；
2. 教师示范：现场演示正常启动过程，并用万用表测量关键点电压；
3. 设置故障：教师在不被学生看到的情况下设置一处典型故障；
4. 分组排查：学生依据诊断流程分组测量、记录、分析并排除故障；
5. 总结点评：各组汇报诊断思路，教师归纳常见错误，强化规范意识。

这样的教学闭环，既能检验学生的理论知识，又能锻炼其实际动手与逻辑推理能力，教学效果远胜于单纯的黑板讲授。

选购东风柴油车启动电路实验台时应注意什么？

市场上同类产品众多，价格差异也较大。采购时建议重点关注以下几点：

• 零部件真实性：是否采用东风原厂或同等品质的启动机与电气元件；
• 故障设置方式：机械开关式还是智能控制式，故障种类是否丰富；
• 面板工艺：原理图是否清晰耐磨，端子标识是否规范；
• 安全配置：是否具备短路、过载、漏电三重保护；
• 售后服务：厂家是否提供说明书、课程资源以及及时的技术支持；
• 移动便利性：脚轮质量与台架稳固性直接影响日常使用体验。

综合对比后选择性价比与耐用度兼备的产品，才能让设备长期服务于教学一线。

日常维护与保养有哪些建议？

想让实验台多年保持良好状态，日常保养不可忽视：

1. 每次使用后关闭电源，清理台面灰尘与导线；
2. 定期检查蓄电池电量与接线端子紧固情况，防止氧化；
3. 每学期对启动机进行一次通电测试，观察运转声音是否正常；
4. 发现导线破损或端子松动应及时更换，避免带病运行；
5. 设备闲置时罩上防尘罩，置于干燥通风的库房存放。

常见问题解答（FAQ）

问：东风柴油车启动电路实验台适合多大年龄或什么层次的学生使用？

答：从中职、高职到应用型本科的汽车类专业学生均可使用，只需根据学生层次调整故障难度与考核标准即可。

问：实验台的故障可以自行扩展吗？

答：多数智能型产品支持教师自主增设故障点，采购时可与厂家确认是否开放设置权限。

问：设备需要三相电吗？功率大不大？

答：一般采用普通220V市电即可满足要求，部分机型依靠蓄电池供电，功耗较低，普通教室的电路条件完全够用。

问：一台实验台能同时容纳多少学生实训？

答：建议每组四至六人共用一台，既能保证人人有动手机会，又便于小组讨论协作。

问：设备出现故障后维修方便吗？

答：主流厂家均提供一年以上质保，核心部件模块化设计，更换便捷，日常小问题学校教师也能自行处理。

结论

综上所述，东风柴油车启动电路实验台把真实车辆上的启动系统搬进了教室，以直观的结构展示、灵活的故障模拟和可靠的安全保护，为学生搭建起理论与实践之间的桥梁。对于致力于提升汽修专业教学质量、培养学生诊断思维的院校而言，合理选配并科学使用这类实训设备，无疑是迈向高效课堂的关键一步。希望本文的分析与建议，能够帮助您在教学设备规划与实训课程设计中做出更加明智的决策。
