电池管理系统教学设备

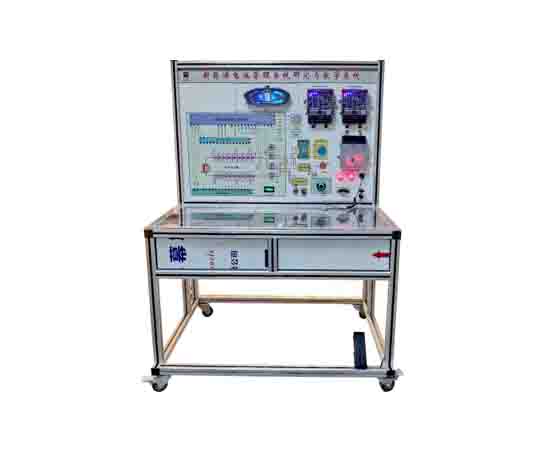

新能源电池管理系统研究与教学系统

价格:8777-3.68万

功能:电池管理系统研究与教学

产品型号:hx-xnydcglxtyujxyj-0632571

厂家定制:加工定制

起订量:1台起

作者:汽车教具 来源:电池管理系统教学设备

发布时间:2020-03-03 23:58:21 阅读次数:93

本文有1132个文字,大小约为4KB,预计阅读时间3分钟

电话报价

电话:13455126350

产品详情

新能源汽车电池管理系统研究与教学系统主要是基于电动汽车的BMS控制系统,包括BMS控制与管理系统。传感器和执行器:锂电池组、电流传感器、电压传感器、温度传感器;开源控制单元(飞思卡尔);动力电机负载模拟系统,铝合金框架试验台,下面小编为您详细介绍!

  简介

  该教学系统采样芯片与主芯片之间的信息传输包括CAN通信和菊花链通信,其中CAN通信最为稳定。

  功能

  1.BMS和BMU的功能验证:单电池无源均衡、SOC功率估算、充放电状态、高压安全保护、故障诊断和识别。汽车嵌入式软件开发:专用电池管理芯片的管理;

  2.一种具有CAN总线通信功能的电池管理系统,每个电池组采用独立的管理单元,每个电池管理单元具有CAN接口,构成CAN总线电池管理系统;

  3.硬件分析和学习:学习电池管理芯片、均衡电路、电流采样和嵌入式硬件设计;

  4.学生可以通过编写和修改控制器程序,独立构建楼宇管理系统控制系统电路,进行楼宇管理系统控制系统创新实验;

  5.提供系统的原理图、源代码、详细的软硬件设计说明以及相关的汽车应用标准;

  6.配置具有电池故障自检诊断和报警功能的故障设置系统;具有电池平衡功能和高压漏电保护功能;

  7.提供电池管理单元控制板的电路原理图,可以在学习其控制原理的基础上重新设计;

新能源电池管理系统研究与教学系统

  8.它可以实时监控、管理和保护电池组的工作状态和参数,检测和分析所有参数(电压、电流、温度等)。)并通过CAN总线与楼宇管理系统主控单元交换信息;

  9.提供控制器单片机内部程序的源代码,可以修改为探索性学习,也可以重新开发以优化控制;配备相关的电子和纸质材料(维修手册、操作说明书、理论教材和实验说明等);

  10.新型锂铁电池,电池组48V,1千瓦小时(储能1千瓦小时);

  11.配置具有电池故障自检诊断和报警功能的故障设置系统;具有电池平衡功能和高压漏电保护功能;

  12.一种具有CAN总线通信功能的电池管理系统,每个电池组采用独立的管理单元,每个电池管理单元具有CAN接口,构成CAN总线电池管理系统;

  13.支持电控单元和车载CAN总线网络系统的开发、测量、仿真、诊断、测试、分析、数据记录和数据回放;

  14.活动台架配有带示意图的面板,可显示电动汽车供电系统和BMS控制系统的结构、工作原理和动态特性;

  15.学生可以通过编写和修改控制器程序,独立构建楼宇管理系统控制系统电路,进行楼宇管理系统控制系统创新实验;

  技术指标

  ①外形尺寸:操作台120*70*165;

  ②产品重量:50公斤;

  ③输入电源:220伏10A;

  ④电源:48V 20A;

  ⑤控制电源:12V 25A;

  ⑥开放式控制器:

  a)工作电压9-16v;

  b)额定电流10A;

  c)芯片:飞思卡尔;

  以上内容就是介绍的新能源电池管理系统研究与教学系统:http://www.hxqcjxsb.com/xb-dc/581.html,希望对订购新能源电池管理教学系统的朋友们有所帮助,可能会出现介绍错误,看到请马上联系我们改正,想了解其中更多内容以及行情资讯,欢迎收藏本站,也可电话联系我们索要设备的功能参数等,或者直接实地考察,也可电话微信沟通订购等!
