无人驾驶教学设备

智能网联汽车测试中心平台

价格:1.49-4.36万/台

功能:实时显示以及视频保护

产品型号:hx-znwlqccszxpt-57.24.1

厂家定制:加工定制

起订量:1台起

作者:汽车教具 来源:无人驾驶教学设备

发布时间:2020-06-23 11:39:29 阅读次数:196

本文有1387个文字,大小约为5KB,预计阅读时间4分钟

电话报价

电话:13455126350

产品详情

智能物联网汽车测试中心平台由车端子系统、路端子系统、视频监控子系统、高精度定位及通信子系统、假人假车测试设备、车载视频监控子系统、测试场管理平台组成,下面由小编为您介绍一下!

智能网联汽车测试中心平台

  测试场平台功能

  场景测试实时监控

场景测试实时监控

  本模块实时展现场景测试的全过程,包括测试测试中,本车和背景车的车速、加速度、地图轨迹,两车的相对位置关系、红绿灯倒计时、车载视频监控(至少6个视频窗口,包括前向视角、左视角、右视角、后视角、驾驶员方向盘视角、驾驶员脚步视角),以及场景测试过程的事件报文(预警、报警、提示等信息)。

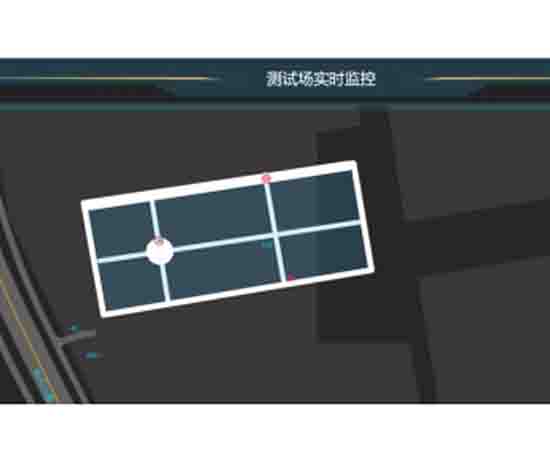

  测试场实时监控

测试场实时监控

  本模块实时展现测试场内所有车辆的位置轨迹信息,为测试管理员提供宏观视角管理。

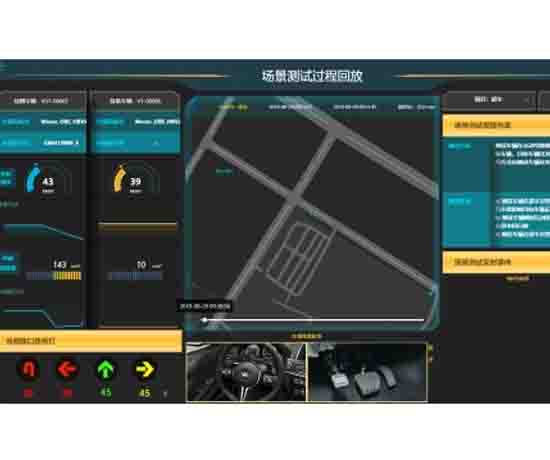

  场景测试回放(含视频)

场景测试回放(含视频)

  本模块为测试数据回溯分析,与场景测试功能类似,可以回放场景测试的全过程,包括测试测试中,本车和背景车的车速、加速度、地图轨迹,两车的相对位置关系、红绿灯倒计时、车载视频监控(至少6个视频窗口,包括前向视角、左视角、右视角、后视角、驾驶员方向盘视角、驾驶员脚部视角),以及场景测试过程的事件报文(预警、报警、提示等信息)。

  功能支持

  1)至少可同时支持6路摄像头的实时显示;

  2)车载视频可支持回放和下载功能,视频保存时间不小于45天;

  3)数据回放应显示进度条及绝对时间,可拖动进度条实现快速回放,前进、后退、暂停播放;

  4)管控平台的视频界面需支持尺寸调整,点击任意界面可放大缩小显示的视频界面。

  数据统计功

  统计功能包含:必测测试项目通过率、选测测试项目选择率、测试车辆类型分布、测试主体类型分布、测试车辆网联功能配备率、自动驾驶系统最高车速排名等项目。

数据统计功能

  OBECAN数据采集

  本模块通过OBD接口采集自动驾驶车辆自身CAN信号数据,通过OBE设备上传到管控平台。

  业务参数至少包括:总里程、小计里程、小计行驶时间、总行驶时间、车辆识别码VIN、方向盘角度、制动踏板开关、制动踏板位置、档位、驻车制动、转弯信号、近光灯、远光灯、危险报警灯、后雾灯、车辆驾驶状态(人工or自动)、紧急停车、牵引力控制系统状态、ABS系统状态、稳定性控制系统状态、制动助力系统状态、辅助制动器状态、剩余电量/燃油余量、充电状态、续航里程等。

  GPS定位状态、航向角、纬度、经度、车速等。详细CAN接口协议根据业主需求进行定制开发

  业务参数可实时展示在场景测试实时监控模块、场景测试回放模块,数据回放模块等。

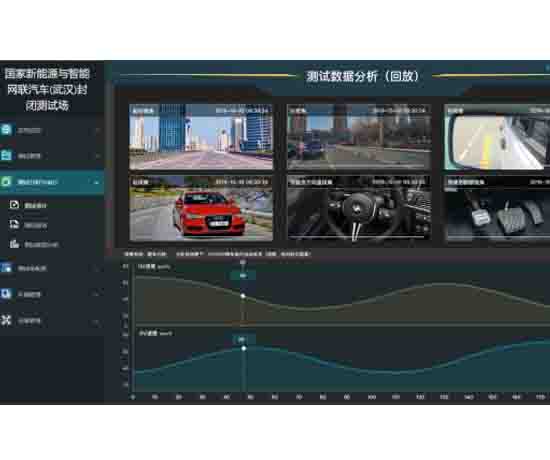

  测试数据分析(测试数据回放)

  功能支持

  1)回放过程中速度(自车和背景车)、加速度(自车和背景车)、自车和背景车或交通标志的相对距离曲线应该包含纵坐标和横坐标;

  2)横坐标显示绝对时间,纵坐标显示该时刻对应的值;

  3)需包含可移动标尺,数据回放结束时拖动标尺可显示对应时间的纵坐标值;

  相对距离实时计算

  本功能用于支持测试数据分析功能,在车载终端上完成开发;

测试数据分析(测试数据回放)

  功能支持

  1) 静态目标相对距离:以限速标牌为静态目标,主车通过OBE实时计算,主车距离该限速标牌的距离, 最后以时间轴/距离曲线显示 ,用于实时或回溯测试数据分析;

  2) 动态目标相对距离:在多车场景测试中,借助V2V功能,实时计算两车之间的相对距离,进一步分析相对运动关系;

  以上内容就是介绍的智能网联汽车测试中心平台:http://www.hxqcjxsb.com/xb-wr/769.html,希望对订购智能网联实训设备的朋友们有所帮助,可能会出现介绍错误,看到请马上联系我们改正,想了解其中更多内容以及行情资讯,欢迎收藏本站,也可电话联系我们索要设备的功能参数等,或者直接实地考察,也可电话微信沟通订购等!
