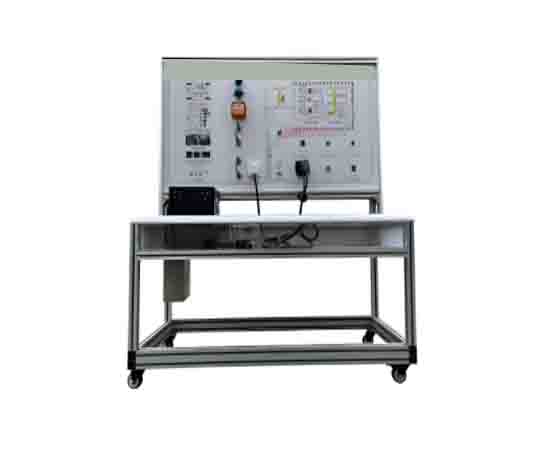

比亚迪e5高压模拟控制实训台

比亚迪e5高压模拟控制实台选用比亚迪原装接触器等配件,真实再现比亚迪E5四合一内部排布分配，便于认知学习;该实训台包含电机控制器ECU模块，DC-DC转换器模块，车载充电器模块，高压配电模块;通过ECU控制高压继电器通断，再现比亚迪E5四合一控制原理;动力电池包选用主流纯电动车磷酸铁锂动力电池，集中式电池管理系统，输出标称电压48V，确保实操安全性。

　　功能

　　1.选用主流纯电动车磷酸铁锂动力电池，集中式电池管理系统，输出标称电压48V，确保实操安全性;

　　2.高压接触器等主要零部件采用E5四合一原装配件，便于直观了解和学习;

　　3.ECU控制高压接触器通断，实现电源的分配、接通、断开等控制原理;

　　4.DC-DC转换器模块模块将高压电转换为13.8V低压电电，为低压系统供电;

　　5.电机控制器ECU模块接受驾驶需求将直流电转有效的换为三相交流电驱动电机，并通过U/V/W高压接触器输出;

　　6.车载充电器模块外接220V交流电转换为高压直流电，并通过直流充电正和直流充电负高压接触器给动力电池包充电;

　　7.动力电池包配装手动维修开关，可随时断开高压动力电池;

　　8.面板图上喷绘形象的功能图，安装流水灯，含6个IGBT高压控制模块的工作过程，易懂好学;

　　9.实训台配主流纯电动车换挡杆，控制驱动电机前进，后退和停止;

　　10.比亚迪e5高压模拟控制实训台配主流纯电动车电子油门踏板，控制电机运动快慢;

　　11.驱动电机输出部位加装全透明保护罩，确保运行过程操作安全;

　　12.实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置;

　　13.高压安全模拟测量试验台也是采用高强度铝合金制作，主材尺寸不小于40*40*2;

　　14.比亚迪E5四合一系统虚拟教学软件：

　　软件操作场景可以进行360度沿轴线方向任意翻转，亦可实现场景平移功能，软件适用于各类院校的汽车相关专业;

　　软件主要模块：软件比亚迪e5电动汽车5四合一系统教学内容，采用1:1实物3D建模;

　　(1)整体展示：可对E5四合一系统实物进行整体展示，可选择爆炸模式展示及透明模式展示，鼠标滑过显示每个零部件名称;

　　(2)零件展示：可对E5四合一系统各零部件进行零部件进行展示，包括功率管、高频隔离变压器、整流电感，整流桥模块等，结构复杂的可爆炸展示及透明模式展示;

　　(3)工作原理演示：通过动画及色彩渲染等动态展示E5四合一系统直流降压工作原理，软件需带有虚拟示波器，通过探测表针显示整个变换过程不同位置的波形变化;

　　(4)拆装实训和考核：3D虚拟环境现场对E5四合一系统进行拆解及组装操作及考核;

　　(5)软件功能需现场演示;

　　实训台技术参数要求

　　1.平台外形尺寸(mm)： 1500*700*1450(长*宽*高);

　　2.动力电池类型：环保型磷酸铁锂动力电池(单体电池3.2V20AH，共16件);

　　3.动力电池包容量：48V20AH;

　　4.完全充放电次数：2000次;

　　5.工作温度：-20℃～60℃;

　　6.驱动电机：48V三相交流驱动电机;

　　基本配置要求

　　磷酸铁锂动力电池1组，电池管理系统BMS 1套，维修开关1个， 电机控制器模块1个， DC-DC转换器模块1个，车载充电模块1个，直流充电正接触器1个，交流充电正接触器1个，主接触器1个，预充接触器1个，预充电阻1个，直流充电负接触器1个，霍尔电流传感器1件，三相输出接触器3个，连接铜排1套，换挡器1个，电子油门踏板1个，驱动电机1个，可移动平台一件。
