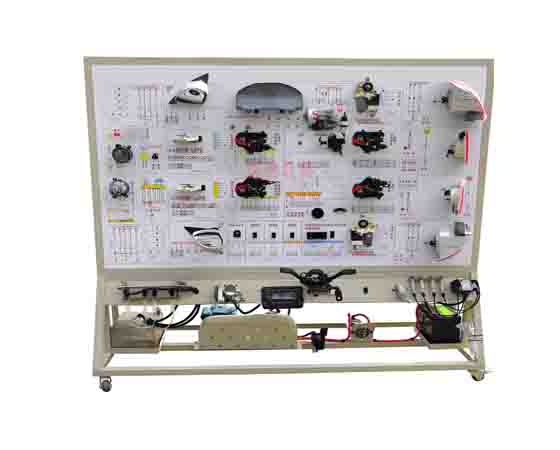

新能源汽车电路示教板

新能源汽车电路电路示教板包括示教板本体，示教板本体通过螺栓与保护壳固定连接，示教板本体中间印制有电路图，电路图中间嵌有灯座连接接口，灯座连接接口内侧嵌有灯座， 灯座上端旋有灯珠，灯珠与灯座电连接，电路图上端印有文字说明区，下面由小编为您详细介绍!

　　电路图的下端设有电位器，电位器固定连接在示教板体上，示教板体的下端嵌有电源接口和负极接口，灯座的负极通过导线连接在接口上，电源接口和负极接口分别与电位器电连接。本实用新型通过在基板上印制电路图，方便学生理解和记忆当前的教学电路结构，提高教学效果，增加连接端口，方便连接。

　　功能

　　1.面板配有计算机引出端子，可使用万用表和示波器检测各种电气元件的电阻、电压、频率和波形;

　　2.实训项目包括:各种电气系统的操作演示、教学和实验;每个传感器的信号检测;电气控制系统故障的设置、排除、培训和检查;专用解码器设备读取故障代码、清除故障代码、读取数据流等。汽车专用示波器的主动传感器信号波形检测和被动传感器信号波形检测:

　　3.面板配有元件名称和元件引出测量终端，便于教师更直观地解释、测量和分析;

　　4.示教板的底部装有自锁脚轮装置，便于随时移动;

　　5.示教板以客车或者汽车电气系统为基础，包括充电系统、起动系统、发动机电控系统、照明和信号系统、仪表系统、音响系统、刮水器系统、中控门锁玻璃升降器、电动倒车灯、冷却风扇、燃油喷射测试量杯和量杯支架;

　　6.示教板设有点火开关、漏电保护器、安全保护网等安全保护装置，便于切断总电源，进行安全保护;

　　7.通过透明量杯，可以直观显示燃油喷射系统的整个燃油喷射过程，并通过原车组合仪表和发光二极管灯动态显示电气系统的运行状态;

　　8.配备设备操作说明书，说明书的内容包括设备的日常维护、维护数据、故障设置数据、操作规范、操作程序、操作注意事项等;

　　9.示教板上安装有诊断座，可与专用或通用汽车诊断仪连接，读取发动机电控系统的故障代码、波形板等发动机自诊断功能，自诊断功能:动态和静态数据流读取、故障代码读取、波形分析、执行器动作测试等功能;

　　以上内容就是介绍的新能源汽车电路示教板：http://www.hxqcjxsb.com/sx-dk/679.html，希望对订购汽车电路示教板的朋友们有所帮助,可能会出现介绍错误，看到请马上联系我们改正，想了解其中更多内容以及行情资讯，欢迎收藏本站，也可电话联系我们索要设备的功能参数等，或者直接实地考察，也可电话微信沟通订购等!
