助力转向实验台

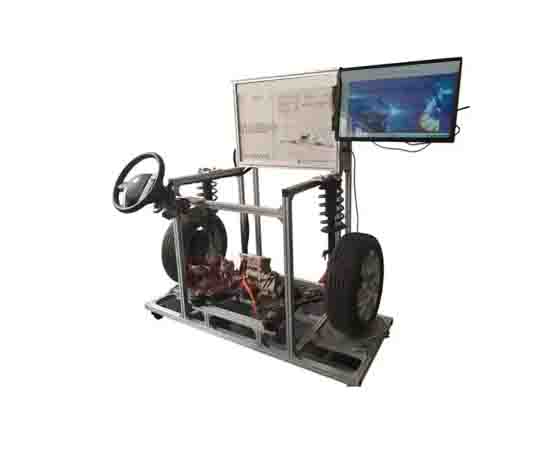

汽车EPS台架

价格:3713-1.88万/台

功能:EPS台架测试

产品型号:hx-qcepstj*12.71

厂家定制:加工定制

起订量:1台起

作者:汽车教具 来源:助力转向实验台

发布时间:2020-07-22 17:58:50 阅读次数:62

本文有961个文字,大小约为3KB,预计阅读时间3分钟

电话报价

电话:13455126350

产品详情

新能源汽车EPS台架是一种直接依靠电机提供辅助扭矩的助力转向系统。与HPS(液压助力转向)相比,电动助力转向系统有很多优点:只有在需要转向时才启动电机发电,可以降低发动机油耗;它能在各种行驶条件下提供最佳助力,减少不平坦路面对电机输出扭矩的干扰,改善汽车的转向特性,提高汽车的主动安全性;没有液压回路,调整和测试更容易,装配自动化程度更高。

  简介

  EPS台架的转向系统主要由扭矩传感器、车速传感器、马达、减速机构和电子控制单元组成,传感器检测驾驶员转弯时方向盘产生的扭矩或转角的大小和方向,将所需信息转换成数字信号并输入到控制单元,然后控制单元计算这些信号以获得适合驾驶条件的扭矩。最后,发出指令驱动电机工作,电机的输出转矩由传动装置的动作辅助。

  因此,扭矩传感器是汽车EPS台架助力转向系统中最重要的设备之一。扭矩传感器有很多种,包括电位计扭矩传感器、金属电阻应变扭矩传感器、非接触式扭矩传感器等。随着技术的发展,将会出现精度更高、成本更低的传感器。

汽车EPS台架

  扭矩传感器

  该台架器的矩传感器可分为旋臂式、双级行星齿轮式和扭杆式,其中,扭杆测量具有结构简单、可靠性高的特点,在早期得到了广泛的应用。

  EPS台架转向系统中扭杆扭矩传感器的结构和原理

  扭杆扭矩传感器主要由扭杆弹簧、角位移传感器和电位器组成,扭杆弹簧的主要功能是检测驾驶员作用在方向盘上的扭矩,并将其转换成相应的角度值。角位移传感器是一对螺旋机构,将扭杆弹簧两端的相对角度转化为滑套的轴向位移,由刚性球、螺旋槽和滑块组成。滑块可相对于输入轴沿螺旋方向移动,而滑块通过销安装在输出轴上,并可相对于输出轴沿垂直方向移动。因此,当输入轴相对于输出轴旋转时,滑块根据输入轴的旋转方向和相对于输出轴的旋转量垂直移动。

  当方向盘转动时,按钮扭矩传递给扭杆,输入轴偏离输出轴。偏差是滑块的运动,它被转换成电位计的杠杆旋转角度。电阻丝上滑动触点的移动改变了电位计的电阻值,电阻的变化被电位计转换成电压。这样,扭矩信号被转换成电压信号。

  该台架就是根据以上内容研发的,欢迎定制。

  以上内容就是介绍的汽车EPS台架:http://www.hxqcjxsb.com/sx-zl/816.html,希望对订购转向系统台架的朋友们有所帮助,介绍出现错误可能在所难免,还请朋友们帮忙改正,想了解其中更多内容以及行情资讯,欢迎收藏本站,也可电话了解,或者直接实地考察,也可电话微信沟通订购!
